Dakkapel constructietekening

Bij het plaatsen van een dakkapel wordt bijna altijd gedacht in extra ruimte, licht en waarde van de woning. Wat zelden wordt meegenomen, is dat je op dat moment ingrijpt in een constructie die daar oorspronkelijk niet op ontworpen is.

Niet theoretisch, maar letterlijk: balken worden onderbroken, krachten veranderen van richting en belasting komt op plekken terecht waar het dak daar nooit voor bedoeld was.

Bij de Verbouw Gigant kunt u een constructierapport al krijgen vanaf €349. Dit rapport bestaat uit een constructieberekening en een tekening (ook wel bekend als architect tekening of constructietekening). Vraag een gratis offerte aan, hoeveel het in uw situatie kost. De kosten verschillen erg met de moeilijkheid van de klus.

Wij krijgen regelmatig aanvragen waarbij de dakkapel al ontworpen is, maar de constructie nog niet klopt. Bijvoorbeeld een jaren ’70 woning met een gordingenkap waar een opening van drie meter is gepland, zonder dat de belasting opnieuw is doorgerekend. Of een prefab dak waarbij simpelweg wordt aangenomen dat “het wel kan”, terwijl die systemen juist weinig marge hebben.

Een dakkapel constructietekening is daarom geen formaliteit. Het is het moment waarop zichtbaar wordt of jouw plan technisch klopt, of dat er aanpassingen nodig zijn voordat er gebouwd wordt.

Waarom een dakkapel constructie bijna nooit standaard is

Het idee dat een dakkapel een herhaalbaar product is, komt vooral door prefab leveranciers. In werkelijkheid bepaalt de bestaande dakconstructie alles.

Bij een gordingenkap uit de jaren ’70 wordt belasting via horizontale lijnen afgevoerd naar dragende wanden. Zodra je daar een opening in maakt, moet die lijn worden hersteld. Dat gebeurt met raveelbalken, maar de afmetingen daarvan zijn volledig afhankelijk van de overspanning en belasting.

Bij prefab dakelementen ligt het probleem ergens anders. Daar zit de sterkte in de samenhang van het element. Zodra je daarin zaagt, verzwak je het systeem. In een recente situatie in Almere bleek een prefab dak na plaatsing van een dakkapel licht te vervormen, puur omdat de oorspronkelijke krachtswerking was onderbroken.

Dit soort verschillen zorgen ervoor dat een dakkapel constructie altijd maatwerk is. Niet omdat het ingewikkeld moet zijn, maar omdat het anders simpelweg niet klopt.

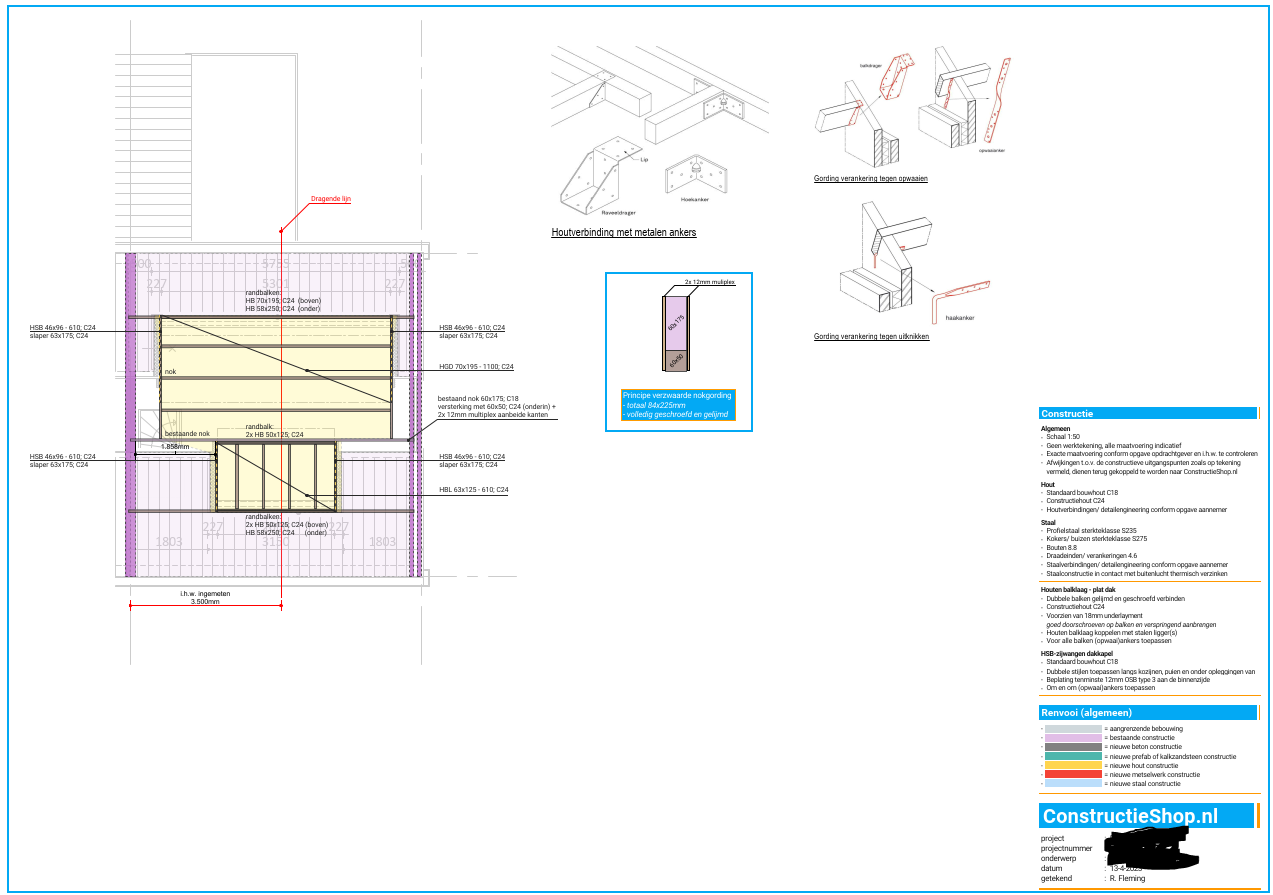

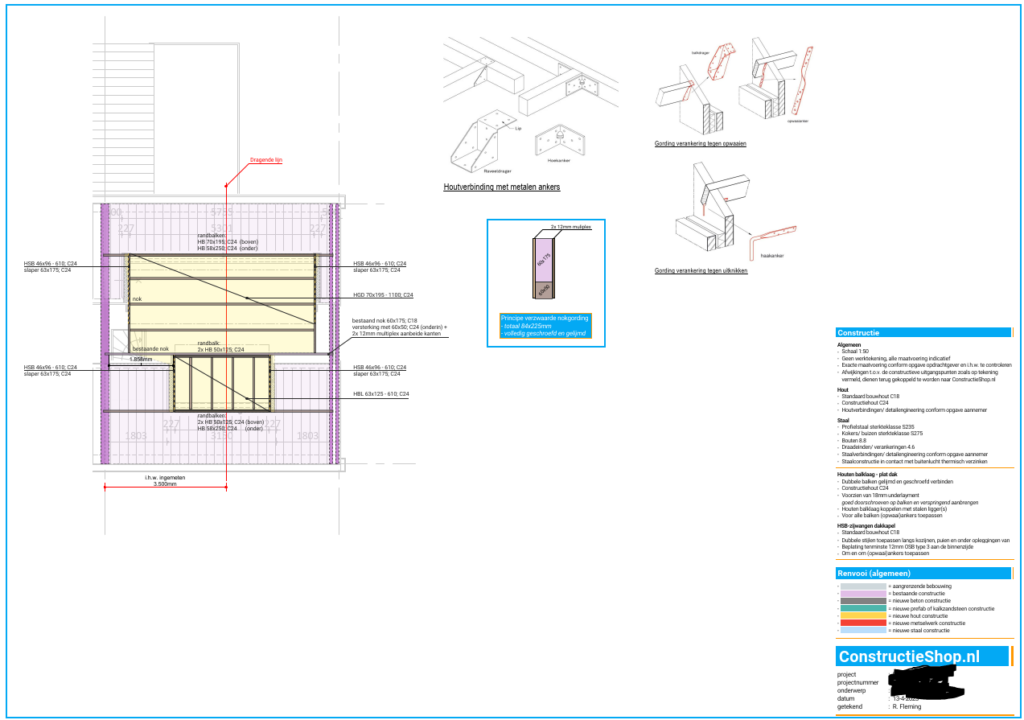

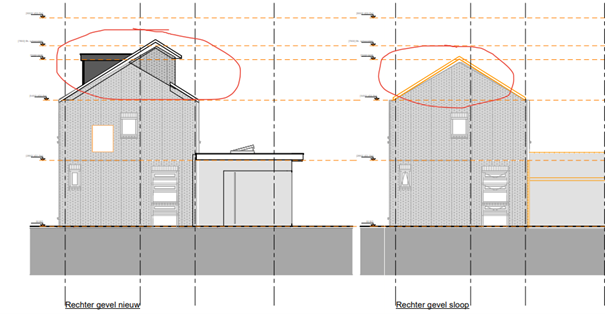

Een constructietekening van een dakkapel met nokverhoging.

Wat een dakkapel tekening bruikbaar maakt op de bouwplaats

Een tekening kan er visueel strak uitzien en toch onbruikbaar zijn tijdens de uitvoering. Dat verschil wordt vaak pas zichtbaar op de bouwplaats.

Een aannemer die een opening in het dak maakt, moet exact weten welke balk waar komt, hoe deze wordt opgelegd en welke krachten hij moet opvangen. Als dat niet concreet is uitgewerkt, ontstaan er ter plekke oplossingen die afwijken van het oorspronkelijke plan.

Een situatie die wij tegenkwamen in Utrecht laat dit goed zien. De tekening gaf alleen de positie van de dakkapel aan, maar niet hoe de onderbroken balken moesten worden opgevangen. De aannemer heeft dit opgelost met lichtere balken dan nodig was. Gevolg: na enkele maanden ontstond zichtbare doorbuiging in het dakvlak.

Een bruikbare dakkapel bouwtekening voorkomt dit door alles door te vertalen naar uitvoeringsniveau. Niet alleen waar iets komt, maar hoe en waarom het zo moet.

De draagconstructie van een dakkapel

De meeste constructieve problemen ontstaan niet doordat iets instort, maar doordat het net niet goed genoeg is. Een raveelbalk die net te licht is gedimensioneerd, geeft geen directe problemen. Pas na verloop van tijd ontstaat doorbuiging. Ramen gaan klemmen, naden openen zich en het dak oogt niet meer strak.

Bij bredere dakkapellen zien we dat houtconstructies soms tot het uiterste worden benut om staal te vermijden. Op korte termijn lijkt dat te werken, maar op lange termijn leidt dit tot vervorming. In meerdere projecten hebben we dit opgelost door alsnog een stalen ligger toe te passen die de belasting overdraagt naar een dragende wand.

Wat hierbij vaak wordt vergeten, is dat sterkte niet hetzelfde is als stijfheid. Een constructie kan voldoen aan de rekenregels voor bezwijken, maar alsnog te veel doorbuigen in de gebruiksfase. Daarom controleren wij altijd zowel de uiterste grenstoestand als de bruikbaarheidsgrenstoestand.

Dat verschil merk je niet op papier, maar wel na vijf jaar wonen.

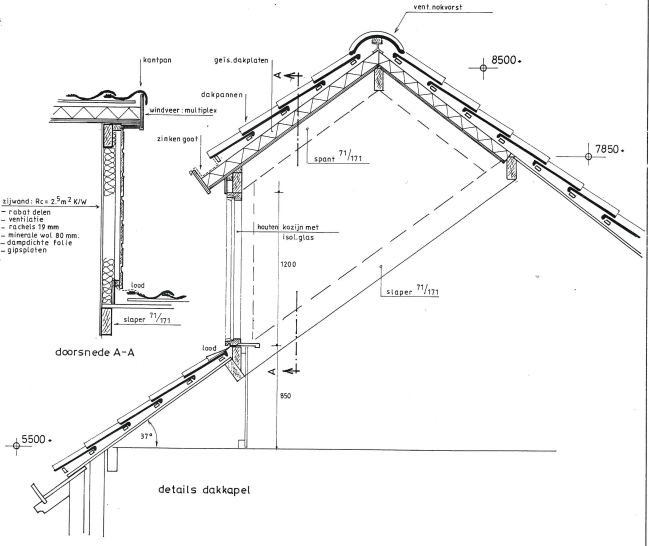

Detailtekening eenzijdige nokverhoging van Verbouw Gigant

Concrete situaties waarin het misgaat (en waarom)

Bij een tussenwoning met een gordingenkap werd een dakkapel van vier meter breed geplaatst. De bestaande gording werd deels onderbroken en opgevangen met hout, zonder aanvullende berekening. Binnen een jaar ontstond een lichte knik in het dakvlak. De oorzaak lag niet in een fout, maar in een verkeerde aanname: de gording had geen reservecapaciteit.

In een andere woning met prefab dakelementen werd een relatief kleine dakkapel geplaatst. Hier ontstonden geen zichtbare scheuren, maar wel subtiele vervorming rondom de opening. De oorzaak was dat de stijfheid van het dakelement lokaal werd aangetast.

Dit soort situaties zijn lastig te herkennen zonder berekening, omdat ze niet direct zichtbaar zijn. Juist daarom is een constructietekening geen theoretisch document, maar een manier om dit vooraf inzichtelijk te maken.

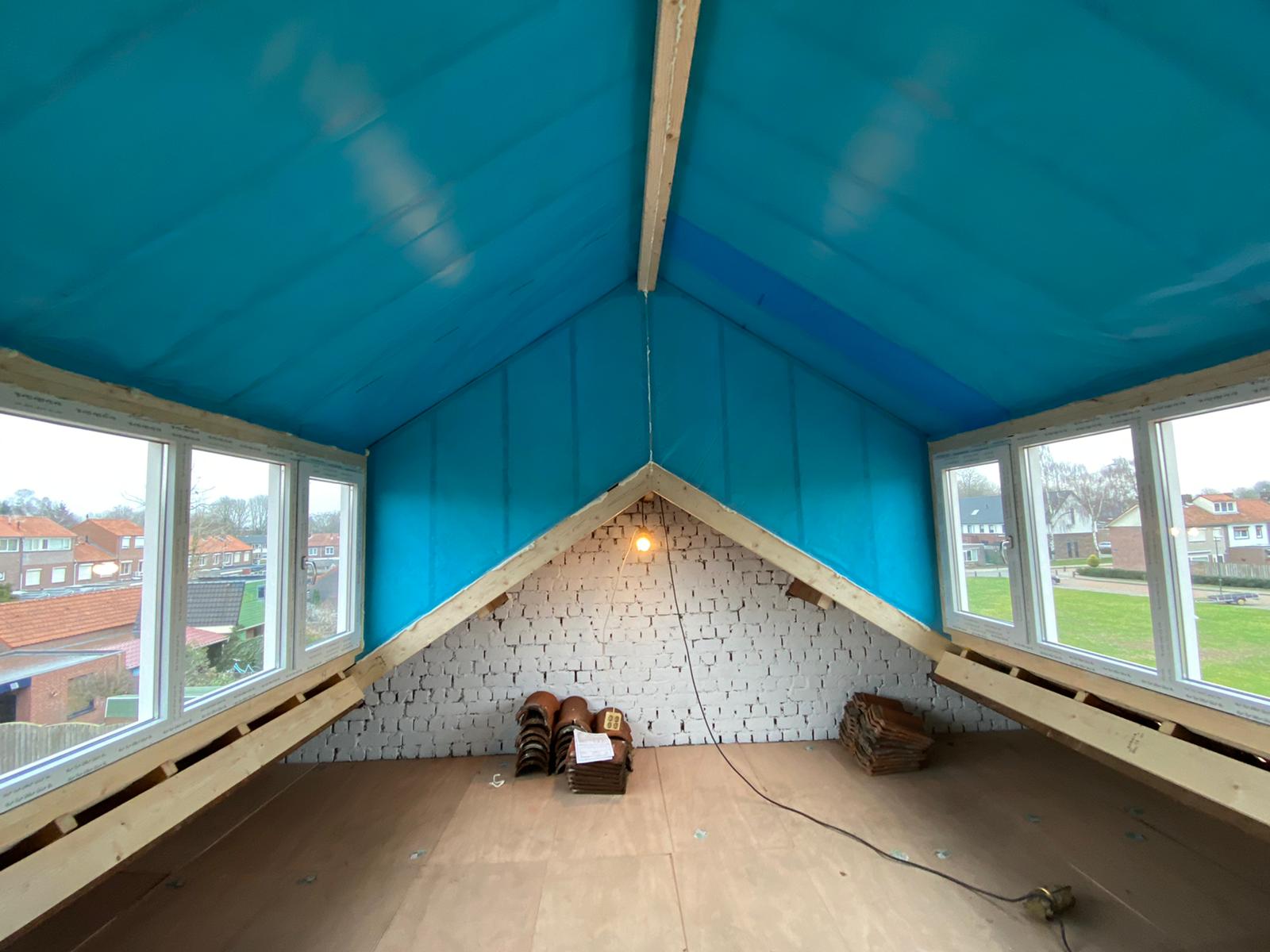

Voor deze dubbele nokverhoging was er een uitgebreide constructieberekening en constructietekening nodig. Dit is dan logischerwijs ook een stuk duurder dan een constructietekening van een “eenvoudige” dakkapel.

Het moment waarop je ontwerp nog bij te sturen is

De grootste winst zit niet in het doorrekenen van een definitief plan, maar in het moment daarvoor.

Wanneer de breedte van de dakkapel nog niet vastligt, of de positie op het dak nog kan schuiven, zijn er vaak slimmere oplossingen mogelijk. Soms kan een verschuiving van enkele centimeters ervoor zorgen dat een balklijn intact blijft. In andere gevallen kan een iets kleinere breedte voorkomen dat er staal nodig is.

Bij Verbouw Gigant kijken we daarom niet alleen naar of iets kan, maar ook naar hoe het efficiënter kan. Dat is geen theoretisch optimaliseren, maar gebaseerd op situaties die we eerder hebben doorgerekend en zien terugkomen in de praktijk.

Bouwtekeningen laten maken wanneer weet je dat het goed zit?

Het verschil tussen een standaard set tekeningen en een doordacht constructief plan zit in de koppeling tussen berekening en uitvoering.

We zien regelmatig tekeningen waarin de dakkapel netjes is ingetekend, maar waarbij de constructieve ingreep ontbreekt of niet aansluit op de berekening. Op papier klopt het dan, maar op de bouwplaats ontstaan vragen.

De constructieberekening wordt direct vertaald naar de tekening. Dat betekent dat iedere balk, ligger en aansluiting die nodig is, ook daadwerkelijk is uitgewerkt. Niet als richtlijn, maar als concreet uitvoeringsdetail.

Dat zorgt ervoor dat een aannemer niet hoeft te interpreteren en jij geen verrassingen krijgt tijdens de bouw.

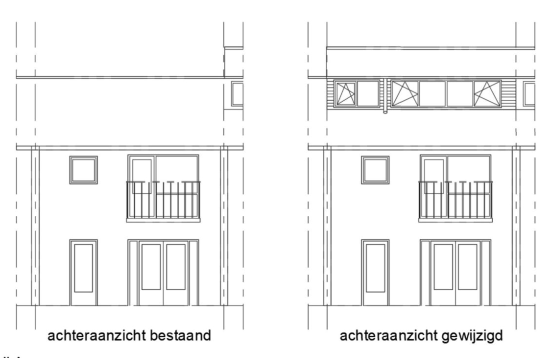

Dakkapel constructietekening nokverhoging achteraanzicht voor en na

Kosten constructietekening voor een dakkapel

De investering in een constructietekening en berekening wordt vaak afgewogen tegen de totale kosten van de dakkapel. Dat lijkt logisch, maar in de praktijk ligt de verhouding anders.

De kosten vanaf €349 voor een compleet constructierapport vallen in het niet bij de kosten van herstel achteraf. In projecten waar het misgaat, lopen die kosten snel op door aanpassingen aan bestaande constructies, herstel van a en vertraging in de bouw.

De keuze is daarmee niet zozeer een kostenafweging, maar een risicokeuze. Vooraf zekerheid of achteraf corrigeren.

Praktijk voorbeelden met dakkapellen

Bij een woning in Haarlem met een relatief brede dakkapel bleek uit de berekening dat de bestaande houtconstructie onvoldoende stijf was. In eerste instantie was het plan om dit volledig in hout op te lossen.

Na doorrekening bleek dat dit zou leiden tot zichtbare doorbuiging op termijn. De oplossing is gevonden in een combinatie van hout en een stalen ligger, waarbij de belasting gericht werd afgevoerd naar de dragende wanden.

Deze aanpak zorgde niet alleen voor voldoende sterkte, maar ook voor een stijve constructie die zijn vorm behoudt. Dit soort combinaties zijn typisch voor situaties waarin standaardoplossingen tekortschieten.

Veelgestelde vragen over dakkapel constructietekeningen

Hoe kan het dat een dakkapel er goed uitziet, maar toch constructief niet klopt?

Dat komt doordat visuele kwaliteit niets zegt over de krachtswerking in een constructie. Een dakkapel kan strak geplaatst zijn en toch verkeerde belastingafdracht hebben. Problemen zoals doorbuiging ontstaan vaak pas later, waardoor het lijkt alsof alles goed is gegaan. Een berekening kijkt juist naar wat je niet ziet, namelijk hoe krachten door het dak lopen en waar ze terechtkomen.

Waarom geeft een aannemer soms aan dat een berekening niet nodig is?

Dit heeft vaak te maken met ervaring en inschatting. Een aannemer kan vergelijkbare situaties hebben gezien die goed gingen en gaat daar vanuit. Het probleem is dat kleine verschillen in overspanning, materiaal of constructietype grote invloed kunnen hebben. Zonder berekening blijft het een inschatting in plaats van zekerheid.

Wat maakt prefab dakkapellen constructief risicovoller dan vaak gedacht?

Prefab dakkapellen worden vaak gezien als een kant-en-klare oplossing, maar het gewicht en de manier van plaatsen spelen een grote rol. Daarnaast wordt het bestaande dak aangepast om de prefab constructie te plaatsen. Vooral bij prefab dakelementen kan dit de oorspronkelijke sterkte en stijfheid verstoren, wat zonder berekening moeilijk te beoordelen is.

Waarom ontstaan problemen vaak pas maanden of jaren later?

Constructieve vervorming is meestal een langzaam proces. Materialen zoals hout geven onder belasting geleidelijk mee. In het begin is dat nauwelijks zichtbaar, maar na verloop van tijd stapelt dit effect zich op. Daardoor ontstaan problemen pas wanneer de constructie al langere tijd belast wordt.

Is een constructietekening ook belangrijk als de dakkapel vergunningsvrij is?

Vergunningsvrij betekent alleen dat je geen toestemming nodig hebt van de gemeente, niet dat de constructie automatisch veilig is. De technische eisen blijven hetzelfde. In veel gevallen wordt een constructieberekening alsnog gevraagd door uitvoerende partijen of bij latere verkoop van de woning.

Hoe weet ik of ik staal nodig heb in mijn dakkapel constructie?

Dit hangt af van de overspanning, belasting en bestaande draagstructuur. In sommige gevallen kan hout voldoende zijn, maar bij grotere openingen of beperkte draagkracht van het dak is staal vaak de meest efficiënte oplossing. Dit wordt bepaald in de berekening, waarbij niet alleen naar sterkte maar ook naar doorbuiging wordt gekeken.
